انتقال خطوط تلفن بر روی فیبر نوری ۱۳۹۸-۰۴-۰۵
امروزه با توجه به فراگیر شدن شبکه های فیبر نوری در سیسم های مسی در حال پیوستن به تاریخ هستند.اما بعضی از سازمان ها همچنان نیاز به استفاده از خطوط قبلی خود دارند و یا در بعضی از مراکز مخابراتی هزینه زوج سیم مسی از مرکز تا محل کاربر طولانی بوده در این صورت راهکار جدید انتقال خطوط تلفن بر روی فیبر نوری کارساز می شود. مدیا کانورتور تلفن به فیبر در اصل یک مبدل تبدیل کننده صدا به فیبر نوری که خطوط قبلی را از مرکز مخابراتی به محل مشترک انتقال میدهند . این سیستم ها به صورت لینکی کار میکنند که شامل دو دستگاه که سیستم نصب شده در مرکز مخابرات fxo و سیستم سمت مشترک fxs نامبده میشود.fxo بوق را از سوئیچ مخابراتی دریافت و تبدیل به سیگنالهای نوری میکند و در مقصد سیستم fxo از سیگنال نوری به تلفن تبدیل مینماید. این سیستم ها همانند سیستم های قبلی قابلیت انتقال همه سرویس ها از جمله فکس را دار می باشند.همچنین همزمان می توانند علاوه بر انتقال voice انتقال دیتا (اینترنت ، mpls ، اینترانت ، ....) را انتقال دهند.تجهیزات fxo/fxs بر روی فیبر نوری قابلیت انتقال خطوط تلفن را از ۲ الی ۱۶۰ کیلومتر دارند.این سیستم ها علاوه بر ارتباط بین مخابرات و سازمانها قابلیت ارتباط بین شعبه ها و ساختمان های مختلف را امکان پذیر می نمایند.
کانورتر تلفن با بکارگیری دانش بومی با کیفیت بالا در تولید، دارای عملکرد برتر در شرایط محیطی سخت و ناپایدار است. عملکرد این محصول در بازه دمایی -10 تا +60 درجه سیلسیوس با کیفیت عالی تضمین می شود. طراحی الکترونیکی این محصول با هدف مقابله حداکثری با اثرات خودگی و تداخل‌های الکترومغناطیسی صورت گرفته است. همچنین در طراحی‌های کلی این محصول توجه به سازگاری با محیط زیست بیش از پیش بوده است.
Product
Product name

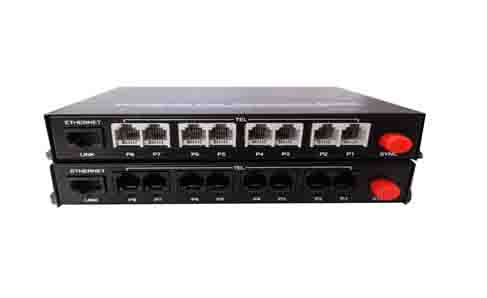

Arioo_32ps
Multi-mode Fiber (50/125um, 62.5/125um)
Multi-mode Fiber (50/125um, 62.5/125um)
850nm
Interface
SC or FC
Transmitting distance
0-2km
Transmitting power
-12dBm (Min) ~-9dBm (Max)
Receiver sensitivity
-28dBm (Min)
Link budget
16dBm
Single-mode Fiber (8/125um, 9/125um)
Wave Length
1310nm
Interface
SC or FC
Transmitting distance
0-20km
Transmitting power
-9dBm (Min) ~-8dBm (Max)
Receiver sensitivity
-27dBm (Min)
Link budget
18dBm
FXS Interface
Ring voltage
75V
Ring detect voltage
17HZ-60HZ
Ring frequency
25HZ
Two-line Impedance
600 Ohm (pick up)
Return loss
40 dB
Interface
RJ11
FXO Interface
Ring detect voltage
35V
Ring frequency
25HZ
Two-line Impedance
600 Ohm (pick up)
Return loss
40 dB
Interface
RJ11
Ring frequency
25HZ
Two-line Impedance
600 Ohm (pick up)
Return loss
40 dB
Interface
RJ11
Power
Input
AC180V ~ 260V
Output
5V
Power consumption
≤7W
Dimension
19 inch 3U
482（width）X165（depth）X75（height）mm
Working environment
Working temperature
-10°C ~ 60°C
Working Humidity
5%~95 % (no condensation)
Storage temperature
-40°C ~ 80°C （-40°F ~ 176°F ）
Storage Humidity
5%~95 % (no condensation)
