مبدل اترنت به فیبر نوری ۱۳۹۸-۰۴-۰۵
مدیا کانورتور فیبر نوری چیست
جهت تبدیل سیگنال های مورد نظر شامل اینترنت، تصویر، تلفن، صوت، اترنت و داده به سیگنال نوری برای انتقال بر روی بستر فیبر نوری در فرستنده (توسط مبدل فرستنده) و تبدبل سیگنال نوری به سیگنال خروجی در گیرنده (توسط مبدل گیرنده) استفاده می شود.
مبدل های فیبر نوری در 3 نوع مدیا کانورتور (تبدیل سیگنال اترنت به نور و بالعکس)، ویدئو کانورتور (تبدیل سیگنال تصویر به نور و بالعکس) و کانورتور تلفن (تبدیل سیگنال تلفن به نور و بالعکس) ارائه می شود که این دسته بندی متناسب با نوع سیگنال ارسالی صورت گرفته است
فاصله کارکرد: با توجه به نوع ماژول مورد استفاده از 500 متر تا 120 کیلومتر
نوع باکس: قابلیت استفاده به صورت رو میزی یا در شلف
مشخصات فنی دستگاه
مشخصات
مدل محصول
AR-1000
استاندارد
IEEE802.3u,10/100/1000Base-T,1000Base-SX/LX,IEEE802.3ah, IEEE802.3z/ab
کنترل
IEEE8.2.3x port flow control and backpressure control
پهنای باند
10M/100/1000M auto-negotication
نوع انتقال
Full-duplex/semiduplex(auto-negotiation)
طول بسته های ارسالی
Storage transmission:9728Bytes,straight-through,infinite.
تاخیر
9.6us
عمر کارکرد محصول
100,000 hours
نوع پاور
AC100~265V 50/60Hz / DC5V 1A
پاور مصرفی
<2.5W
Interface
Eletric port:RJ45,Fiber port:SC/FC or SFP
نوع کابل شبکه
Cat.5,Cat.6
Wavelengh
850nm/1310nm/1550nm
Transmit distance
550-120 کیلومتر
1）Dualfiber multimode
550m
2）dual fiber singlemode
20/40/60/80/100/120Km
3）single fiber singlemode
20/40/60/80Km
4）Cat.5 twisted-pair
100m
دمای کارکرد
0~50℃
دمای کارکرد موقت
-20~70℃
محصول فوق می تواند در شبکه به صورت ایستگاه کاری و یا سویچ مورد استفاده قرار بگیرد.
دارای چراغ های راهنما جهت نمایش وضعیت دستگاه
راهنمای پنل دستگاه.
LED
indicator lamp
Status
Explanation
Link/Act
On
Connection status display for link. “ON” indicates that link is in correct connection.
Blink
Active status display of fiber port or RJ45 port “Blink” indicates packet goes through media converter
FDX
On
Transceiver works in the full duplex mode.
Off
Transceiver works in the half duplex mode.
PWR
On
Power is on and normal.
1000
On
Transfer rate of electric interface is 1000Mbps.
100
On
Transfer rate of electric interface is 100Mbps.
پارامتر اتصال کابل
مدیا کانورتور فیبر نوری چیست
جهت تبدیل سیگنال های مورد نظر شامل اینترنت، تصویر، تلفن، صوت، اترنت و داده به سیگنال نوری برای انتقال بر روی بستر فیبر نوری در فرستنده (توسط مبدل فرستنده) و تبدبل سیگنال نوری به سیگنال خروجی در گیرنده (توسط مبدل گیرنده) استفاده می شود.
مبدل های فیبر نوری در 3 نوع مدیا کانورتور (تبدیل سیگنال اترنت به نور و بالعکس)، ویدئو کانورتور (تبدیل سیگنال تصویر به نور و بالعکس) و کانورتور تلفن (تبدیل سیگنال تلفن به نور و بالعکس) ارائه می شود که این دسته بندی متناسب با نوع سیگنال ارسالی صورت گرفته است
فاصله کارکرد: با توجه به نوع ماژول مورد استفاده از 500 متر تا 120 کیلومتر
نوع باکس: قابلیت استفاده به صورت رو میزی یا در شلف
مشخصات فنی دستگاه
|
|
مشخصات |
|
مدل محصول |
AR-1000 |
|
استاندارد |
IEEE802.3u,10/100/1000Base-T,1000Base-SX/LX,IEEE802.3ah, IEEE802.3z/ab |
|
کنترل |
IEEE8.2.3x port flow control and backpressure control |
|
پهنای باند |
10M/100/1000M auto-negotication |
|
نوع انتقال |
Full-duplex/semiduplex(auto-negotiation) |
|
طول بسته های ارسالی |
Storage transmission:9728Bytes,straight-through,infinite. |
|
تاخیر |
9.6us |
|
عمر کارکرد محصول |
100,000 hours |
|
نوع پاور |
AC100~265V 50/60Hz / DC5V 1A |
|
پاور مصرفی |
<2.5W |
|
Interface |
Eletric port:RJ45,Fiber port:SC/FC or SFP |
|
نوع کابل شبکه |
Cat.5,Cat.6 |
|
Wavelengh |
850nm/1310nm/1550nm |
|
Transmit distance |
550-120 کیلومتر |
|
1）Dualfiber multimode |
550m |
|
2）dual fiber singlemode |
20/40/60/80/100/120Km |
|
3）single fiber singlemode |
20/40/60/80Km |
|
4）Cat.5 twisted-pair |
100m |
|
دمای کارکرد |
0~50℃ |
|
دمای کارکرد موقت |
-20~70℃ |
محصول فوق می تواند در شبکه به صورت ایستگاه کاری و یا سویچ مورد استفاده قرار بگیرد.
دارای چراغ های راهنما جهت نمایش وضعیت دستگاه

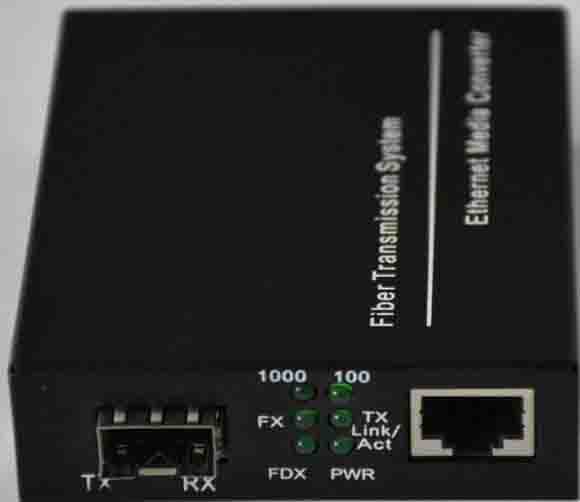

راهنمای پنل دستگاه.
|
LED indicator lamp |
Status |
Explanation |
|
Link/Act |
On |
Connection status display for link. “ON” indicates that link is in correct connection. |
|
Blink |
Active status display of fiber port or RJ45 port “Blink” indicates packet goes through media converter |
|
|
FDX |
On |
Transceiver works in the full duplex mode. |
|
Off |
Transceiver works in the half duplex mode. |
|
|
PWR |
On |
Power is on and normal. |
|
1000 |
On |
Transfer rate of electric interface is 1000Mbps. |
|
100 |
On |
Transfer rate of electric interface is 100Mbps. |
پارامتر اتصال کابل
